ICS-30A電子皮帶秤概述：
   ICS-30A電子皮帶秤累計誤差小于±1％，適用于精度要求不高，安裝要求簡便的場合，可為產品生產的過程控制和產量監控提供瞬時流量和累計量。
ICS-30A電子皮帶秤系統組成：

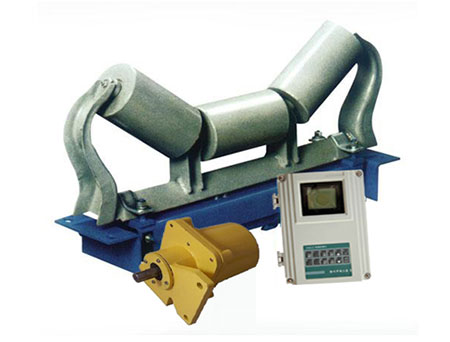

     ICS-30系列皮帶秤主要由四部分組成：ICS-30型懸浮式稱重橋架、稱重傳感器、JD-12E速度傳感器、JD-2205稱重控制儀表。

ICS-30A電子皮帶秤工作原理：
      稱重橋架安裝于輸送機架上，當物料經過時，計量托輥檢測到皮帶機上的物料重量通過杠桿作用于稱重傳感器，產生一個正比于皮帶載荷的電壓信號。速度傳感器直接連在大直徑測速滾筒上，提供一系列脈沖，每個脈沖表示一個皮帶運動單元，脈沖的頻率正比于皮帶速度。稱重儀表從稱重傳感器和速度傳感器接收信號，通過積分運算得出一個瞬時流量值和累積重量值，并分別顯示出來。
結構特征：
◆結構簡單，力傳遞環節少，安裝簡潔方便；
◆采用無杠桿全懸浮式結構，單托輥，稱重區少；
◆兩只稱重傳感器，受偏載影響小；
◆主要用于進出料口中心距較短的帶式輸送機上。
◆傳力杠桿：無；耳軸支點：無
主要構成部件：
稱重傳感器：1只
速度傳感器：1只
計量托輥（選配件）：1組
傳力杠桿：無
耳軸支點：無
稱重橋架：
      采用單托輥ICS-30型稱重橋架，無杠桿、全懸浮的結構設計，穩定可靠，該結構設計用鏈碼標定基本接近實物標定值，全封閉、防潮、防塵、防腐及減少物料堆積，不會發生使用刀口裝置和軸承裝置帶來的零點不穩等問題。單件式結構，無運動部件，安裝容易，不需維護。
稱重傳感器：
◇平臺型電子應變傳感器，特殊設計的應變補償。
◇具體技術參數如下：
◇外殼：密封保護
◇非線性：＜0.03%FS
◇非重復性：＜0.01％FS
◇蠕變：<0.02％FS
◇溫度靈敏度：間隔：0.0008％FS/OF
◇零點：0.0015％FS/OF
◇過載能力：傳感器容量的，150％
測速傳感器：
       ICS-30系列電子皮帶秤準配置的測速傳感器均采用JD-12E型測速傳感器。
JD-2205稱重控制儀表：
      JD-2205型(芯片進口)。其性能特點為：儀表具有稱量線性補償，溫度濕度補償，停電保持?jǐn)?shù)據功能，具有自動校準、自動調間隔、自動診斷故障等功能，并有自動零點跟蹤，實物、掛碼、鏈碼、電子標定功能。
